PostgreSQL로 만들어진 데이터베이스에서 ERD 뽑기

여러 가지 방법이나 툴이 있는데 나는 DbVisualizer를 사용했다. 지원해주는 데이터베이스가 더 있는데 우선 난 postgreSQL을 사용하기도 하고, 급하니까 이거만 연결해서 뽑아보기로 하겠다.

DBVisualizer은 여기서 다운받으면 된다.

- www.dbvis.com/download/10.0

Download the old DbVisualizer 10.0.27 - For Windows, macOS, Linux

프리 버전과 프로 버전 이렇게 두가지 판이 있는데 그냥 프리로도 뽑을 수 있다.

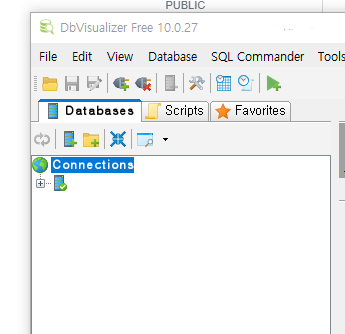

일단 들어가면 아직 데이터베이스를 연결하지 않았으므로 텅 빈 화면이 보여야한다. (나의 경우엔 이미 연결해둔게 있어서 하나 보이지만 원래는 그렇다)

그럼 Connections를 오른쪽 클릭해서 Create Database Connection을 눌러주자. 그러면 Wizard를 사용하겠냐고 묻는 창이 뜨는데 나는 Wizard를 사용했다.

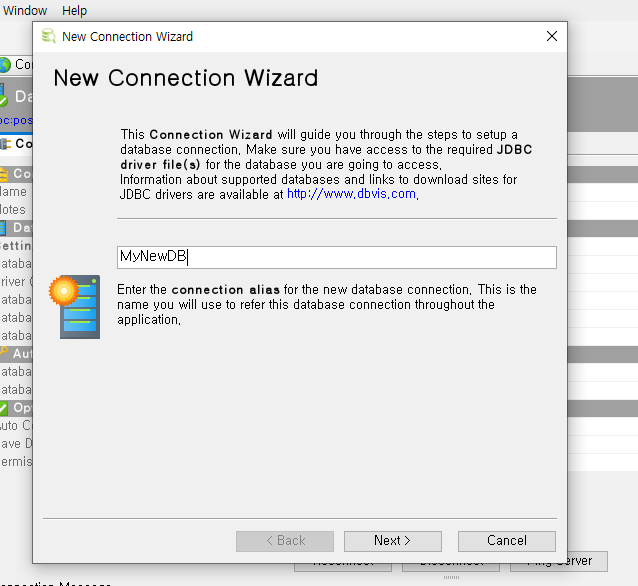

Wizard를 실행하면 이름을 지정해줄 수 있는데 여기서 이름을 지정해주고 다음으로 넘어가자.

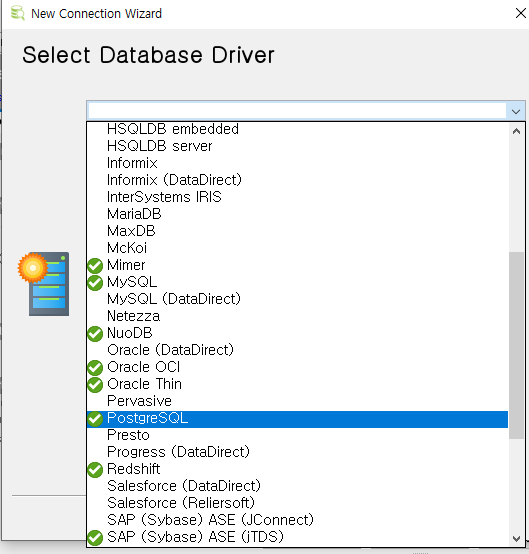

이 다음엔 데이터베이스 관련 드라이버를 고르는 단계인데 PostgreSQL을 고르면 된다.

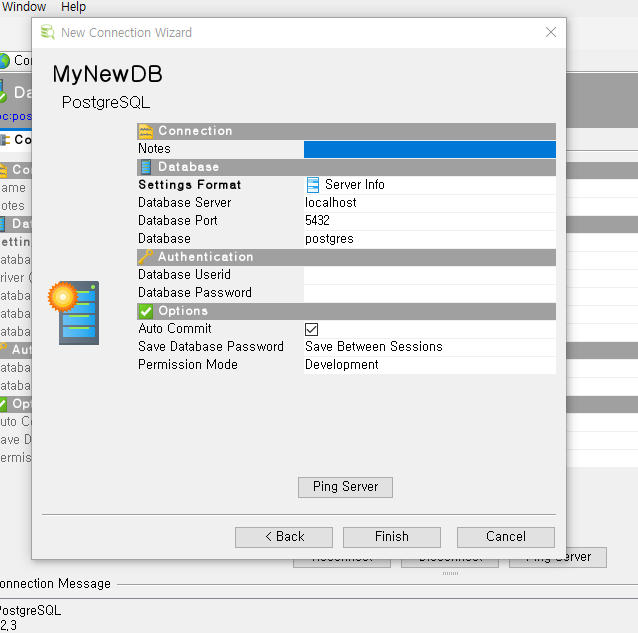

마지막으로 넘어가면 이제 Connection에 대한 정보를 입력하는데가 나오는데 나는 AWS에 올라가있는 디비와 연결해야해서 해당 주소를 넣고 유저 아이디와 비밀번호를 입력했다. Finish 버튼을 누르기전에 Ping을 한번 해주자!

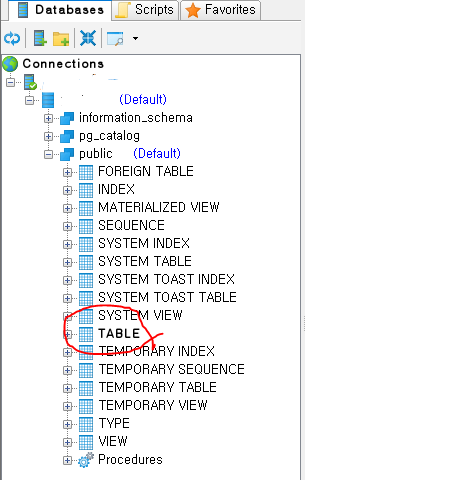

이제 왼쪽탭에서 연결된 디비를 눌러보면 아래에 TABLE이라는 녀석이 있다. 얘를 클릭해보자.

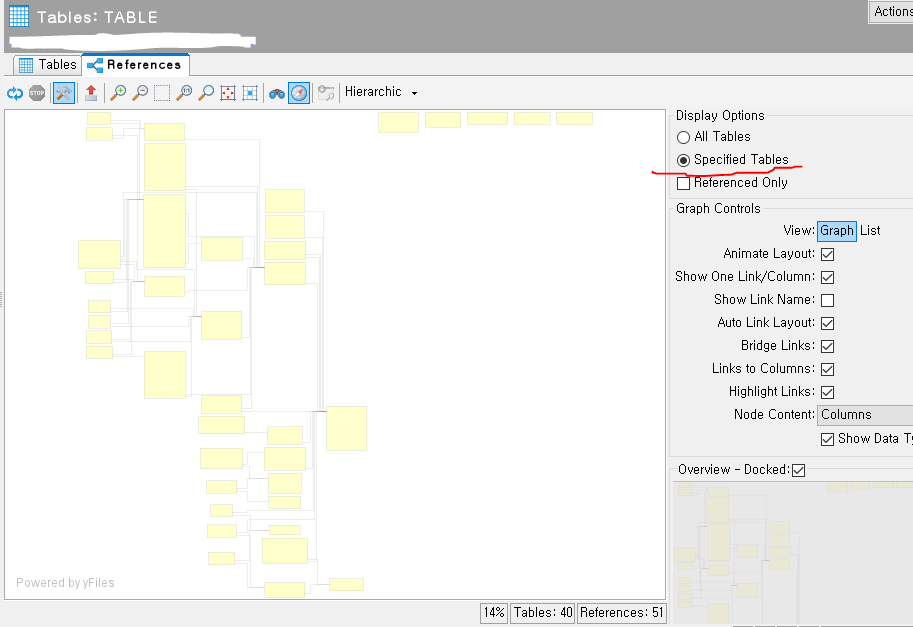

클릭한 후 오른쪽을 보면 Reference라는 탭이 뜨는데 여기 들어가면 일단 모든 테이블을 다 그려준다.

만약 특정 테이블만 만들어주고 싶다면 맨 오른쪽에 밑줄 쳐놓은 Specific Tables를 클릭하면 새 창이 뜨고 여기서 원하는 특정 테이블만 골라서 만들어주면 된다.

이 다음 위 버튼중 동그라미쳐준 버튼을 누르고 원하는 포맷으로 출력하면 된다. JPG나 PNG등은 다 깨져서 나는 결국 SVG로 출력했다.
